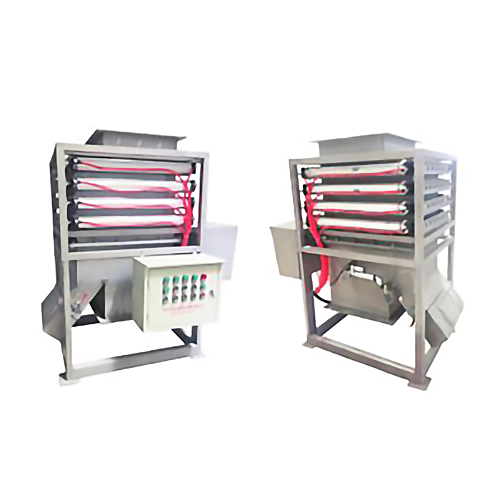

活动式磁棒除铁器采用怎样的结构形式

活动式磁棒除铁器结构上主要包含机架、浆料桶、装在浆料桶中的磁棒群，以及往复运动装置, 在往复运动装置上排布有支撑架, 在每个支撑架上开设安装孔, 安装孔中装有磁棒, 磁棒可以沿安装孔自由进行活动，在机架上安装有磁棒夹持装置跟除铁装置，磁棒夹持装置可以把支撑架上的磁棒给推出来, 除铁装置能把推出的磁棒上所吸附的铁屑清除掉。






活动式磁棒除铁器中往复运动装置采用两组平行排布的链轮链条装置, 每组链轮链条装置中的一个链轮位于浆料桶中, 在各链条上均匀排布了支撑架, 在相对应位置的两平行支撑架上安装有磁棒。磁棒夹持装置有两组, 各组磁棒夹持装置均在浆料桶外，分列在链轮链条装置的两侧, 所有磁棒推拉装置中都安装了气缸跟顶杆, 顶杆连接气缸, 顶杆的直径比支撑架安装孔的直径要小。



活动式磁棒除铁器的除铁装置中安装了除铁板跟橡胶圈, 除铁板处于链轮链条装置的一侧, 并跟邻近的顶杆位置相对, 在除铁板上开有通孔, 通孔的直径比磁棒直径要大, 通孔中安装了橡胶圈，链轮链条装置呈竖向布置。
