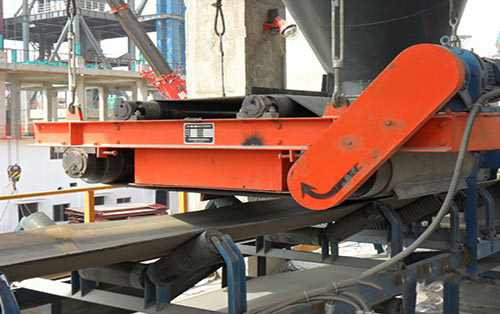

悬挂式永磁除铁器上热管的应用

    如今热管已成为替代风冷和油冷的一种新型散热技术应用于悬挂式永磁除铁器上。热管属于一种高导热的传热装置，也叫“热超导”。经过测试，热管的当量导热系数比铜管高300倍左右。近年来，在不同行业的实际应用已很好的证明热管散热器确是一种效率高、结构紧凑、耐用性好的散热设备。其结构形式多样，使用方法灵活多变。






   为了全面发挥热管的传热效应，加快热量的传递，一般会将悬挂永磁除铁器中的热管制成L形状。冷凝段位于L形管上方，液化之后的液体在重力作用下自然回流，并在冷凝段上套铸铝散热片（之前是焊铜片，有脱焊等问题，效果不太理想）。散热片的宽度跟长度按照不同的规格而定，中间厚，两边薄，以辐射的方式散热，从而增大了散热的面积，加快了热量的传递，让热管的效率可以更好发挥。



　在进行设计时，先把永磁除铁器的安匝数、励磁功率算出，再计算出单根热管的较大热通量，接着算出需要的热管数量、幅射翅片的面积，根据线圈的只数、直径进行热管布置。热管的上下两面都会粘有云母板，热管之间充填树脂粘接剂，形成平面整体。



　总而言之，热管在悬挂永磁除铁器上应用让除铁器在性能上更上一个台阶，热管的热启动时间是4-5s，温差不到3℃，热平衡时温升通常低于80℃。
