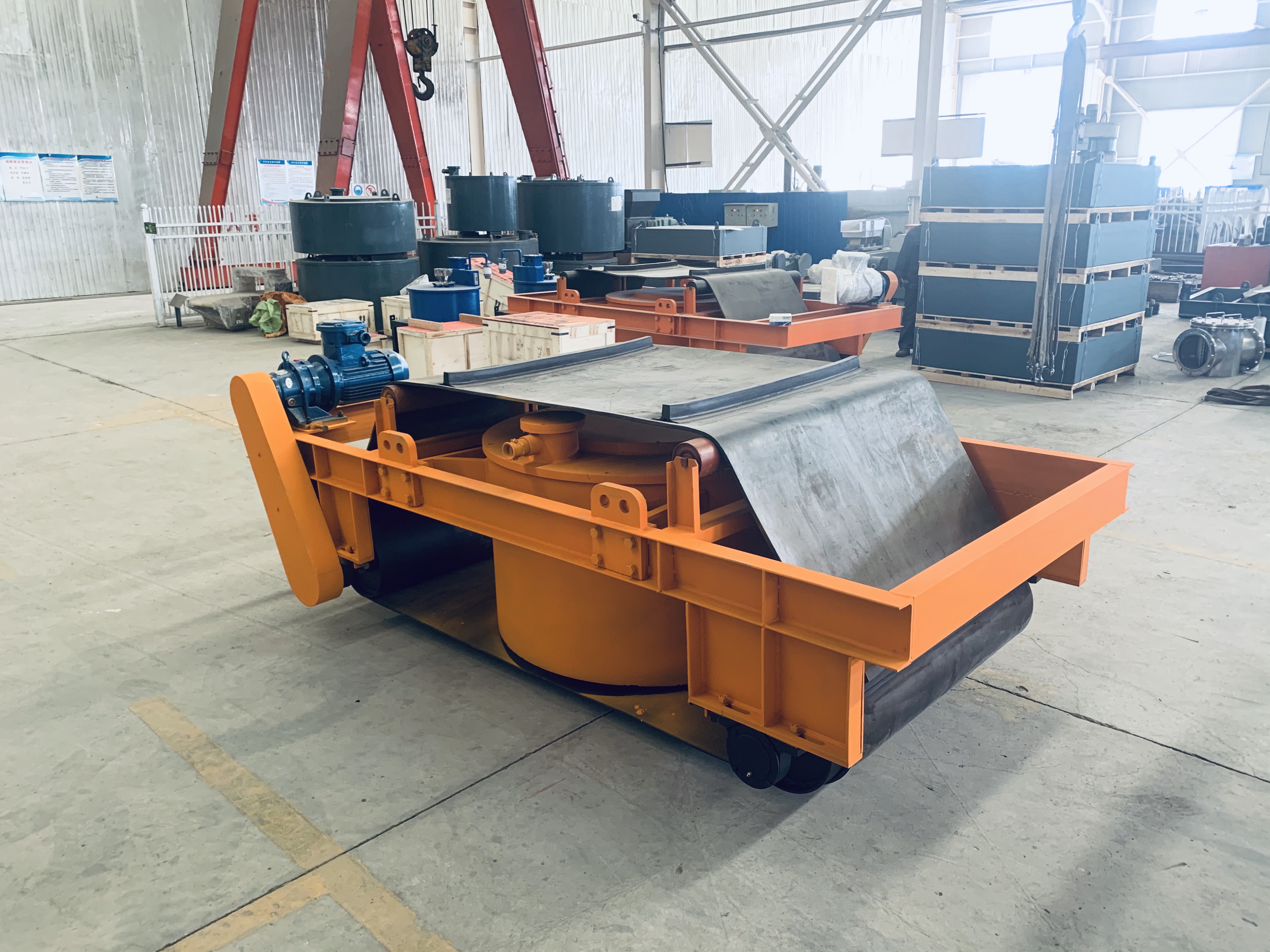

电磁隔爆除铁器上采用热管大大提高散热效能

目前，热管已成为一种取代风冷和油冷的新型散热技术，应用于电磁隔爆除铁器。热管属于一种高导热系数的传热装置，又称“热超导”。经测试，热管的等效导热系数比铜管高300倍左右。年来在不同行业的实际应用证明，热管散热器的确是一种效率高、结构紧凑、耐用性好的散热装置。其结构多样，使用方法灵活多变。






为了充分发挥热管的传热效果，加速热量的传递，电磁隔爆型除铁器中的热管一般做成L形。冷凝段位于L形管上方，液化后的液体在重力作用下自然循环，冷凝段上设置铸铝散热片（焊铜前存在脱焊等问题，效果不理想）。散热片的宽度和长度根据不同规格确定，中间厚，两边薄，通过辐射散热，从而增加散热面积，加速传热，使热管的效率得到更好的发挥。



在设计中，对电磁隔爆除铁器的安匝数和励磁功率除铁器均先计算。然后计算单个热管较大的热流密度，计算所需的热管数量和散热片面积。热管的上下两侧用云母板粘结，热管之间填充树脂胶，形成一个扁平的整体。
